矿井排水系统承担着排出井下涌水的重要任务，是保证矿井安全生产的关键环节。排水系统各种设备能否安全、可靠、有效的运行，关系到整个矿井的生产与安全。

矿用自动排水装置是根据煤矿井下的实际情况，在原来的设施基础上进行自动化改造，以使设备在无人职守的情况下自动运行和自我诊断的一套系统。通过工业计算机的决策控制，对设备的运行状态、运行过程进行自动检测、自动控制，使设备达到最佳工作状态，从而达到有效地节约能源、降低劳动强度、降低运行成本和延长设备使用寿命等目的。

具有 “自动”、“手动”、“检修”、“远程”四种工作方式。

1 自动：

• 由液位传感器连续监测水仓水位，根据水仓和吸水井的水位，自动开停水泵及其阀门，在正常水位时，各水泵自动轮换工作，在危险水位时，自动投入必要数量的水泵。

• 根据所监测的水位信号，设定出低水位、中水位和高水位信号。低水位时停泵；中水位时水泵一台运行、两台备用；高水位时，依据水位上升趋势，依次开启1#、2#、3#水泵。

• 可根据工况设定，以及时间、水位、煤矿用电负荷等参数，根据避峰填谷的原则自动开启、停止水泵的运转，并能实现泵阀的联锁启动，对运行中的各种参数进行实时监控。


2 手动：

• 操作人员根据水仓显示水位，人工手动开停水泵及确定开泵台数，电机及其阀门的开、停由PLC自动执行。可现场就地或地面监控中心就地完成，对运行中的各种参数进行实时监测，通过接口向上传送数据。


3 检修：

• 维修人员用操作按钮可操作任一水泵电机、电动闸阀、电磁阀的开关，解除相互闭锁关系。


4 远程：

• 由地面监控中心选择“远程控制”界面，该状态下可以进行“手动”和“自动”状态的控制。




• 无需人为干预，由下位机自动控制，根据水位自动启、停水泵，自动实现水泵的轮换工作，做出合理调度。

• 本系统保留了设备原先手动控制方式，手动控制具有优先控制权，保证了即使系统出现故障，也可以在手动控制下实现水泵的正常工作。

• 系统的实时性好，对各设备的运行工况能够实时监测、实时控制。

• 可以随时查询、打印实时趋势及任意时间段的历史趋势。

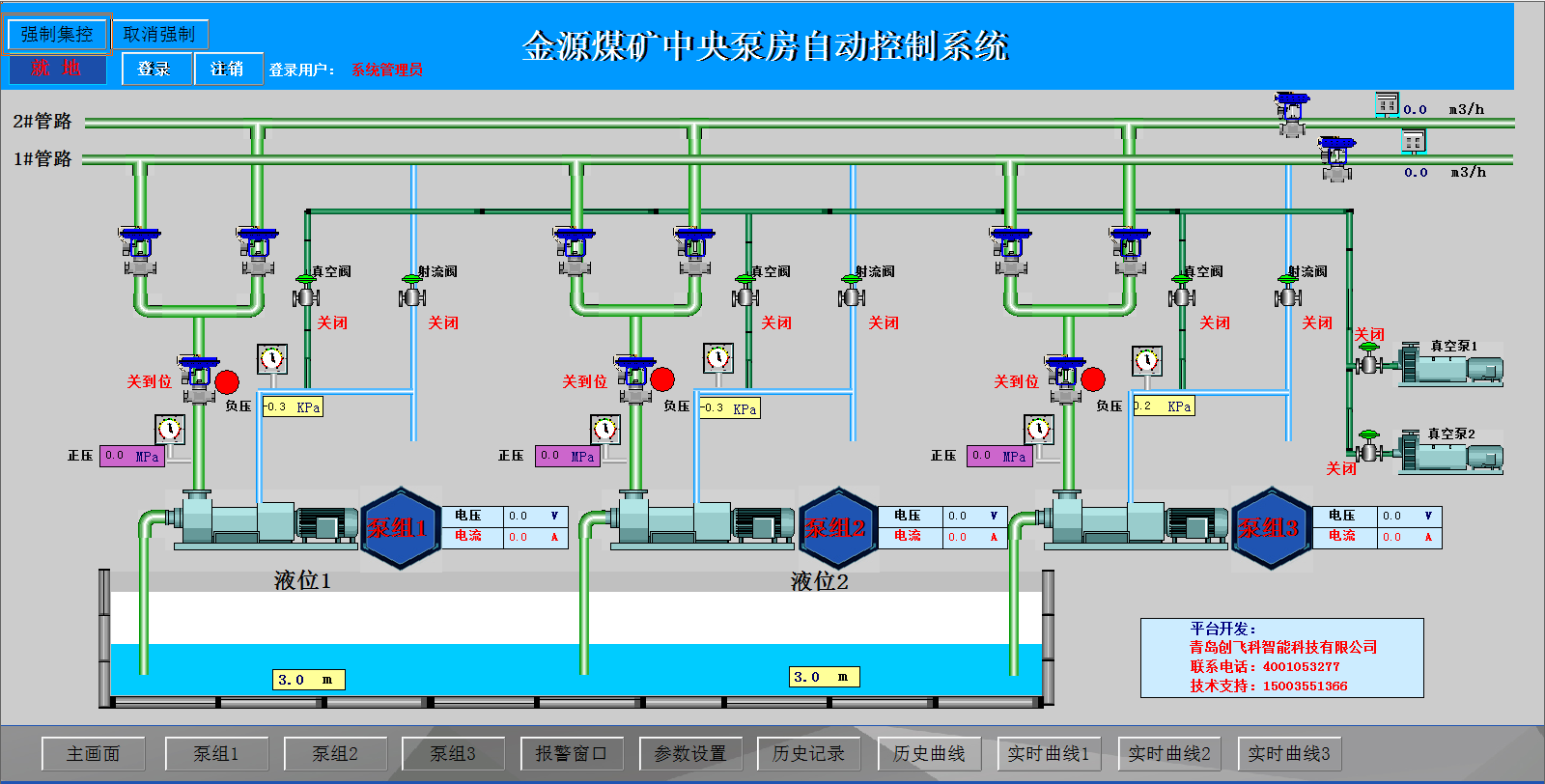

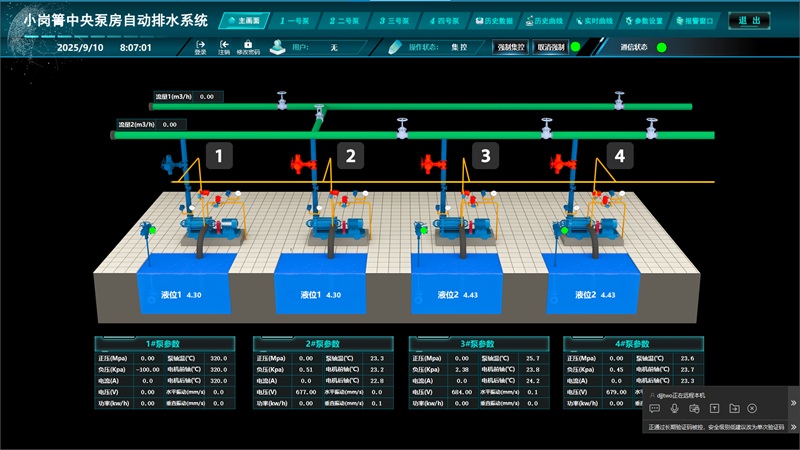

• 人机界面显示的内容丰富、形象、直观，操作简单、易懂。

• 软件中嵌入了大量的控制策略，可以根据实际情况做出不同的决策，大大提高了系统的自动化程度和智能程度。

• 根据不同时期的具体情况，可以对软件的运行参数进行调整，以适应复杂的情况，提高了系统的适应性。

• 系统能够进行远距离监控，并可无限扩展。

• 所有产品证件齐全，具备系统安标证。

• 序号	名称	型号	数量	备注
  1	矿用隔爆兼本安型可编程控制箱	KXJ660	3	每台水泵一台，控制9台电动闸阀及真空泵
  2	矿用隔爆兼本安型显示控制箱	KXJ127	1	含操作台
  3	矿用SBS型射流泵总成		3
  4	矿用电动闸阀	DN ，PN	11	按用户设计
  5	矿用配水闸阀（手动）	φ400	3
  6	液位传感器	GUG2	1
  7	超声波物位传感器	GUCS10	2
  8	正压传感器	GPD40	3
  9	负压传感器	GPD0.1F	3
  10	正压表		3
  11	负压表		3
  12	矿用自动排水装置软件	ZPS660	1
  13	控制电缆		1	所有配套通讯线缆
